Alta Wall Connect

6900 руб.

Муфта Alta Wall Connect

Основное назначение муфт - обеспечение герметичного прохода трубы через стенку кессона, колодца, фундамента или стену здания.

Муфты Alta Wall Connect обеспечивают герметичный ввод труб диаметром 10-64 мм.

Основные преимущества Alta Wall Connect

100% герметичность узла

возможность продольного смещения без потери герметичности

возможность отклонения трубы в любую сторону до 450 без потери герметичности

легкий демонтаж без разрушения узла

срок службы соединения не менее 10 лет

Муфта Alta Wall Connect - уникальное решение абсолютно герметичного и высокотехнологичного заведения кабеля в колодец с помощью универсальной. Муфта Alta Wall Connect обеспечивает:

герметичный проход трубы диаметром от 10 до 64 мм.

Муфта может быть установлена по месту непосредственно в стену колодца или в существующий канал из трубы 110 мм.

Соединение с помощью муфты Alta Wall Connect допускает отклонение трубы в любую сторону до 450 без потери герметичности. При использовании муфты Alta Wall Connect труба имеет возможность продольного смещения без потери герметичности. Соединение с помощью муфты Alta Wall Connect может быть демонтировано без разрушения элементов.

Схема монтажа трубопровода с помощью муфты Alta Wall Connect

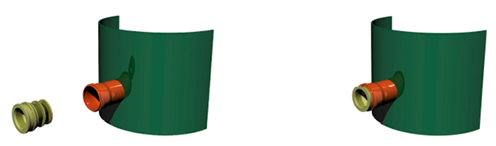

Вариант 1 - В заранее установленный патрубок

Из раструба удаляется уплотнительное кольцо и размещается муфта Alta Wall Connect

В муфту устанавливается кабель ᴓ10 мм-ᴓ64 мм.

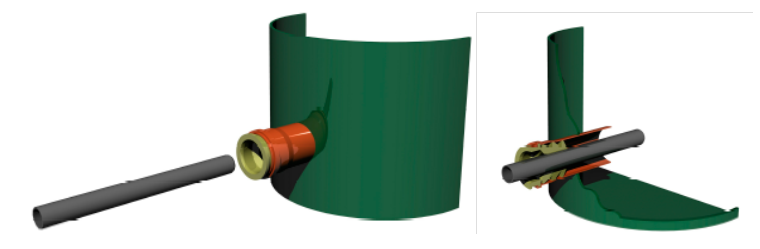

Результат:

100% герметичное соединение с помощью муфты Alta Wall Connect, допускается отклонение трубы в любую сторону до 45° без потери герметичности.

При использовании муфты Alta Wall Connect, труба имеет возможность продольного смещения без потери герметичности.

Сохраняется возможность легкого демонтажа узла без разрушения.

Схема монтажа муфты Alta Wall Connect

Установка муфты ALta Wall Connect по месту или кессон:

Муфта Alta Wall Connect обеспечивает герметичный проход трубы через стенку кессона, колодца, фундамент или стену здания.

Муфта универсальная для трубы диаметром от 10 до 64мм, материал трубы значения не имеет. После установки оборудования в котлован, размечается место прохода трубы, вырезается отверстие, муфта размещается в подготовленное отверстие и фиксируется распорным кольцом. Кольцо распирая муфту в отверстии в стенке изделия, обеспечивает 100% герметичность, после установки распорного кольца через муфту пропускается труба.

Результат:

100% герметичность изделия.

Возможность продольного смещения без потери герметичности.

Возможность отклонения трубы в любую сторону до 45° без потери герметичности.

Возможность легкого демонтажа узла без разрушения.

Схема установки муфты в фундамент или стену:

Фундамент или стена здания, наружная геометрия муфты точно повторяет, внутреннюю геометрию стандартной канализационной трубы диаметром 110 мм. При изготовлении фундамента здания отрезок канализационной трубы диаметром 110 мм применяют в качестве защитной гильзы. Для установки муфты, необходимо удалить уплотнительное кольцо из раструба гильзы, и разместить муфту в гильзе. После чего пропустить трубу через муфту.

С внутренней стороны муфта имеет конусовидное сечение, что обеспечивает 100% герметичное соединение трубы с муфтой.

Соединение с помощью муфты Alta Wall Connect позволяет отклонение трубы в любую сторону до 45о без потери герметичности. При испозьзовании муфты Alta Wall Connect труба имеет возможность продольного смещения без потери герметичности.

Результат:

100% герметичное соединение с помощью муфты Alta Wall Connect, допускается отклонение трубы в любую сторону до 45° без потери герметичности.

При использовании муфты Alta Wall Connect, труба имеет возможность продольного смещения без потери герметичности.

Сохраняется возможность легкого демонтажа узла без разрушения.

Характеристики
